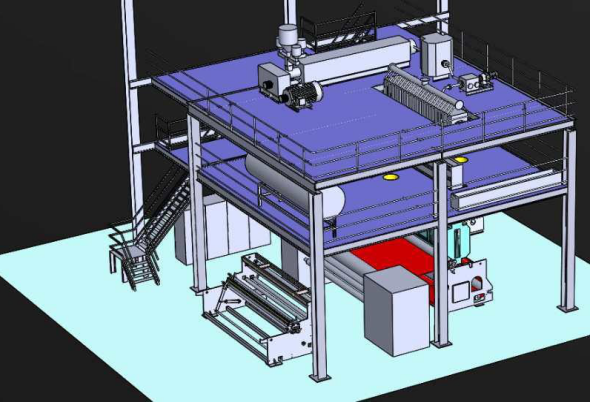

單S型紡粘無紡布生產線
1、概述
1.1 產品用途
本聯合機用于丙綸紡粘、紡絲牽伸，復合成網、熱軋加固的非織造布生產。聯合機以丙綸切片為主原料，輔以色母粒和抗氧化、抗靜電、阻燃劑等添加劑，生產不同顏色、不同性能以適應不同用途的丙綸紡粘、熔噴復合非織造布?？捎糜卺t(yī)療、衛生、農業、建筑、土工等行業，以及生活、家庭用的多種用即棄或耐用品材料。
1.2 工藝流程
單S 生產線：聚丙烯切片[紡粘MFI（230 / 2.16）=30～40g /10min，及添加劑 → 吸料、計量、混料裝置→ 螺桿擠壓機 → 熔體過濾器 → 計量泵、輸送 → 紡絲模頭、噴絲板熔融紡絲機 → 冷卻、牽伸裝置 →擴散、鋪網 →鋪網機絲網輸送 → 熱軋機加固 → 卷繞機成卷→ 分切機切條、包裝
XYF1600、2400、2600、3200 S型紡粘無紡布設備配置（參數以2400為例）
設備名稱
| 設備性能參數
| 臺數
| |
擠出機
| 型號 | JWM150/30 |
1臺
|
額定產量 | 600kg/h | ||
額定轉速 | 60rpm | ||
加熱功率 | 100KW/380V | ||
配置電機功率 | 90KW/直流電機 | ||
回料擠出機
| 型號 | JWM105/15C |
1臺
|
額定產量 | 80KG/h | ||
額定轉速 | 80rpm | ||
加熱功率 | 18.5KW/交流電機 | ||
熔體過濾器
| 型號 | PF2T-3.5B |
1臺
|
過濾面積 | 3.5㎡×2 | ||
過濾精度 | 250目 | ||
***高壓力 | 30Mpa | ||
***高使用溫度 | 300℃ | ||
計量泵 | 型號 | HRA1×250cc /s | 1臺
|
配置電機功率 | 5.5KW／交流電機 | ||
色母添加裝置 | 型號Model | XYF2400 |
1套
|
配置電機功率 | 0.75kW/交流電機 | ||
配色能力 | 0.5%-10% | ||
紡絲箱 | 型號 | Cg2400_40cr | 1套 |
單體抽吸裝置
| 型號 | 9-19型 | 1套
|
配置電機功率 | 7.5KW/交流電機 | ||
吸料裝置
| 型號 | FSQ-800 | 1套 |
吸料能力 | 800Kg/h | ||
配置電機功率 | 7.5KW/交流電機 | ||
高位倉 | 型號 | XYF2400 |
1個
|
材料 | 冷軋板 | ||
儲料數量 | 0.2T | ||
風箱 | 型號 | XYF2400 | 2個
|
材料 | 鋁板 | ||
孔板 | 型號 | XYF2400 | 8塊
|
材料 | 鍍鋅板 | ||
風道 | 型號 | XYF2400 | 1套
|
材料 | 鍍鋅板 | ||
上拉伸器 | 型號 | XYF2400 | 1套
|
主要材料 | 鋼化玻璃 | ||
下拉伸器 device | 型號 | XYF2400 | 1套
|
主要材料 | 不銹鋼板SS | ||
空調風柜
| 型號 | ZKT1420_W35B | 1套
|
機組風量 | 21905m3/h | ||
冷量 | 180KW | ||
抽吸風機
| 型號 | 9-26-9D |
一臺 |
風量 | 17465m3/h | ||
風壓 | 6143pa | ||
電機功率 | 37Kw/交流電機
| ||
送風風機
| 型號 | 9-26-9D |
1臺
|
風量capacity | 21905 m3/h | ||
風壓pressure | 6143pa | ||
電機功率 | 45KW/交流電機 | ||
箱體油爐
| 型號model | YJ-48 |
1臺
|
加熱功率heating capacity | 60KW/380V | ||
油泵功率oil pump horsepower | 4KW/交流電機AC motor | ||
軋機油爐
| 型號model | YJ-48 |
2臺
|
加熱功率heating capacity | 60W/380V | ||
油泵功率oil pump horsepower | 4KW/交流電機AC motor | ||
煅燒爐 | 型號model | YJ_2400 | 1臺
|
加熱功率heating capacity | 30KW/380V | ||
超聲波清洗機
| 型號model | GF2400 | 1臺
|
加熱功率heating horsepower | 6KW/220V | ||
成網機
| 型號model | XYF2400 |
1臺
|
線速度line velocity | 180m/min | ||
電機功率motor horsepower | 11KW／交流電機sync motor | ||
軋機 | 型號model | RZJ2400 |
1臺
|
線速度line velocity | 180m/min | ||
主令電機功率main motor horsepower | 37KW交流電機AC motor | ||
液壓電泵電機功率hydraulic motor horsepower | 4KW/交流電機AC motor | ||
循環油泵電機功率cycling oil pump horsepower | 1.1KW/交流電機AC motor | ||
卷繞機 | 型號model | XYF2400 |
1臺
|
線速度line velocity | 180m/min | ||
主令電機功率main motor horsepower | 7.5KW/電機交流AC motor | ||
儲料倉 | 型號model | XYF2400 | 1個
|
體積volume | 2m3 | ||
行吊 | 型號model | CD1型 | 1臺
|
起重噸位capacity | 1T | ||
空壓機 | 型號model | W-0.9/8 | 1臺
|
電機功率motor horsepower | 11KW/交流電機AC motor | ||
噴絲板 | 型號Model | XYF2400 | 2套 |
電柜 | 型號model | XYF2400 | 1套
|
裝機容量capacity | 500KW | ||
備件 | 噴絲板過濾網Spinneret screen | 2710×225 | 10張 |
過濾器密封圈seal to filter | φ60-φ50 φ170-φ160 | 10個 | |
擠出機加熱圈 | 2副 | ||
Pt100 | 5個 | ||
氣管接頭air plug | G1/4-08 | 10個 | |
成網簾webbing curtain | 2750×10000 | 2張 | |
噴絲板專用螺栓 | M18×2.5×75 | 10顆 | |
四氟條PTFE | φ4 | 1卷 | |
專用工具 | 過濾器專用工具 | XYF2400 | 1套 |
折螺桿專用工具 | XYF2400 | 1套 | |
